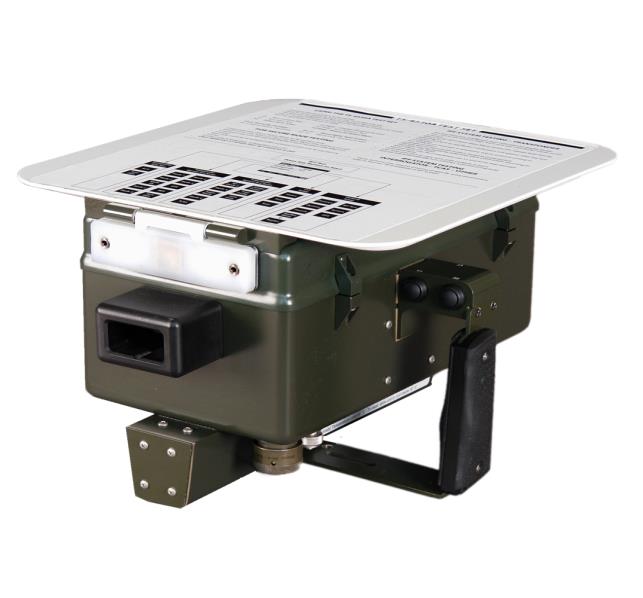

Tel-Instrument (TIC) TS-4530A IFF テスト セット (モード 5 付き) PN: 90000125

TS-4530A (Tel-Instrument) の機能と仕様 *

Tel-Instrument TS-4530A は、Tel-Instrument Electronics Corp. が開発した高度で包括的なテスト セットです。米国陸軍との契約に基づいて設計された TS-4530A は、AN/APM-424 および以前の TS-4530 モデルの伝統を基盤とした、テスト セット テクノロジーの最新の進化形です。この高度なユニットは、最新のモード 5 を含む敵味方識別 (IFF) システム、強化監視 (EHS)、交通衝突回避システム (TCAS)、自動従属監視ブロードキャスト (ADS-B) 機能の徹底的なテストを実行できるように設計されています。Tel-Instrument TS-4530A は、高度に統合されたデジタル アーキテクチャを特徴としており、さまざまなテストを正確かつ確実に実行できます。このアーキテクチャは、モード 1、2、3/A、C、4、モード S、EHS、および重要なモード 5 (レベル 1 と 2 の両方) を含む複数の IFF トランスポンダー モードをサポートします。さらに、TS-4530A は ADS-B 入出力 (送信と受信) テストが可能で、現代の航空および軍事アプリケーション向けの多目的ツールとなっています。TS-4530A は、トランスポンダーとインタロゲーターの両方に広範なテスト機能を提供します。トランスポンダーの場合、モード 1、2、3/A、C、4、モード S、およびモード 5 をサポートし、現在の防衛および航空規格への準拠を保証します。また、TCAS や ETCAS を含む同じモードでインタロゲーターをテストし、航空交通管制および衝突回避システムをテストするための完全なソリューションを提供します。使いやすさは、TIC TS-4530A の際立った特徴です。このユニットには、厳しい環境でも明瞭で読みやすい情報を提供する 2.8 インチの大型カラー OLED ディスプレイが搭載されています。ユーザー インターフェイスは、押し込んで機能を選択できる 4 方向トグルを組み込んだ新しい 3 ボタン スイッチ アセンブリによってさらに強化されています。この設計により、メニューや設定をすばやく効率的にナビゲートでき、迅速なテスト手順が可能になります。

TS-4530A には、内蔵 GPS アンテナを備えた統合 GPS システムが搭載されており、正確な日付、時刻 (TOD)、緯度/経度 (LAT/LONG) の測位を提供します。この機能は、テスト操作中に正確な位置データを確保するために不可欠です。さらに、ユニットには、ユニットの設計にシームレスに統合された組み込みの KIV-77 制御暗号アイテム (CCI) ハウジングが含まれています。このハウジングにより、暗号コンポーネントがディスプレイの横に簡単に見えるようになり、暗号情報の監視と管理が簡単になります。過酷な運用環境に耐えられるように設計された Tel-Instrument 90000125 は、耐久性に関する厳格な MIL-PRF-28800 クラス 1 標準を満たしています。その頑丈な構造により、現場での使用の物理的要求に耐えることができ、軍事用途と商用用途の両方で信頼性の高いツールとなっています。また、このユニットは軽量で、バッテリー付きでも KIV-77 なしでも 9 ポンド未満です。また、バッテリー駆動時間を延長するための電源管理機能も強化されています。TS-4530A は、無線と直接接続の両方のテスト方法をサポートしており、テストの実施方法に柔軟性をもたらします。この汎用性は、保存されたパラメータと基準に基づいて迅速に「GO/NO-GO」テストを実行するユニットの機能によって補完され、テスト プロセスを効率化し、結果を得るのに必要な時間を短縮します。ユニットには、正確で信頼性の高いパフォーマンスを保証するための広範な組み込み診断機能​​も含まれています。Tel-Instrument TIC TS-4530A には、機能性とユーザー エクスペリエンスを強化するために設計された複数の追加機能が搭載されています。これには、ユニットのソフトウェアとテスト パラメータをリモートで更新および管理できるリモート ダウンロード機能や、制御された環境での便利なテストのためのベンチ ユーティリティ機能が含まれます。ユニットは、複数の保存されたユーザー プリセットもサポートしており、ユーザーは必要に応じてさまざまなテスト構成をすばやく切り替えることができます。

TIC TS-4530A は、周波数 1030 または 1090 MHz の信号発生器と、アンテナ コネクタで +4 ～ -44 dBm の範囲で調整可能な電力出力 (1 dB の分解能と 1.5 dB の精度) を備えています。直接接続の場合、出力範囲は -40 ～ -95 dBm で、同じ分解能と精度です。測定受信機は、周波数範囲 1030 または 1090 MHz で動作し、振幅範囲は直接ポートで +68 ～ +20 dBm、アンテナ ポートで +24 ～ -24 dBm です。電力、周波数、パルス間隔、パルス幅の包括的な受信機測定が含まれ、テスト結果の高精度と信頼性を保証します。TS-4530A の物理的寸法は、長さ 14.1 インチ、幅 11.5 インチ、高さ 7.5 インチです。この製品は、-40°C ～ +55°C の温度範囲で動作するように設計されており、20% のデューティ サイクルで 12 時間のバッテリー寿命があります。このユニットは、内部および外部バッテリー充電の両方をサポートし、100 ～ 240 VAC、50 ～ 400 Hz、または 12 ～ 36 VDC 電源で動作できます。TIC 90000125 には、外部バッテリー チャージャー、AC アダプター、電源コード、DC 電源ケーブル、直接接続ケーブル、輸送用ケース、KIT/KIR-1C インターフェイス ケーブル、USB および RS-232 ケーブル、RF アダプター、CD-ROM の操作マニュアルなど、さまざまな標準アクセサリが付属しています。これらのアクセサリにより、ユニットの使いやすさが向上し、包括的なテスト操作に必要なすべてのものが提供されます。

Tel-Instrument TIC TS-4530A は、価格と機能の両面で、市場で入手可能な同様のレーダー テスト セットと比較して非常に魅力的な選択肢となっています。Tel-Instrument TS-4530A を今すぐご購入ください。販売、レンタル、下取りも承ります。

特徴

• モード 5、EHS、TCAS、ADS-B 機能を含む複数の IFF トランスポンダー モードをサポートします。
• トランスポンダーとインテロゲータの両方をさまざまなモード (モード 1、2、3/A、C、4、モード S、モード 5) でテストします。
• 2.8 インチのカラー OLED ディスプレイと、4 方向の方向切り替え機能を備えた 3 ボタン スイッチ アセンブリを備え、ユーザーフレンドリーなナビゲーションを実現します。
• 正確な位置データと安全な暗号管理を実現する統合 GPS システムと内蔵 KIV-77 制御暗号アイテム ハウジングが含まれています。
• MIL-PRF-28800 クラス 1 規格に準拠するように設計されており、過酷な環境でも耐久性と信頼性を確保します。
• 柔軟なテスト操作のために無線および直接接続テスト方法をサポートします。
• 信頼性の高いパフォーマンスと迅速なトラブルシューティングを実現する組み込み診断機能​​を備えています。
• 電源管理が改善され、バッテリー寿命が延長されました。

利点

• 統合されたデジタル アーキテクチャにより、重要な航空および軍事アプリケーションにとって極めて重要な、正確で一貫性のあるテスト結果が保証されます。
• TS-4530A は直感的な OLED ディスプレイとナビゲーション コントロールにより操作が簡単になり、トレーニング時間が短縮され、運用効率が向上します。
• 内蔵 GPS と KIV-77 ハウジングは、安全で信頼性の高いテストに不可欠な正確な測位データと安全な暗号化管理を提供します。
• 頑丈な設計により、ユニットは現場での使用における物理的な要求に耐えることができ、さまざまな環境で信頼できるツールを提供します。
• TS-4530A は、複数のテスト方法と広範な診断機能をサポートしており、さまざまなテスト シナリオや要件に適応できます。
• 改善された電源管理によりバッテリーの動作時間が延長され、テスト中にユニットがより長い時間動作し続けることが保証されます。

機能

• トランスポンダーテスト: モード 1、2、3/A、C、4、モード S、EHS、モード 5 (レベル 1 および 2) をテストし、防衛および航空規格への準拠を確認します。
• 尋問テスト: TCAS や ETCAS などのインタロゲーター モードをサポートし、航空交通管制および衝突回避システムのための完全なソリューションを提供します。
• ADS-B テスト: ADS-B 入出力 (送信と受信) テストが可能で、最新の監視要件をサポートします。
• 迅速な「GO/NO-GO」テスト: 保存されたパラメータに基づいてシステムの状態を迅速に判断できるため、効率的なテスト プロセスが容易になります。
• リモートダウンロードおよびベンチユーティリティ: ソフトウェア更新のためのリモート ダウンロード機能と、制御された環境での便利なテストのためのベンチ ユーティリティ機能を備えています。
• 複数のユーザープリセットを保存: さまざまなテスト構成をすばやく切り替えることができるため、柔軟性と効率性が向上します。

仕様

• 信号発生器
  • 周波数: 1030 または 1090 MHz
  • 出力: アンテナコネクタで +4 ～ -44 dBm、直接接続で -40 ～ -95 dBm
  • 解像度と精度: 1 dB 解像度、アンテナ コネクタでの 1.5 dB 精度、放射電界強度の 2 dB 精度
• 測定受信機
  • 周波数範囲: 1030 または 1090 MHz
  • 振幅範囲: ダイレクトポートで +68 ～ +20 dBm、アンテナポートで +24 ～ -24 dBm
  • 入力保護: アンテナ ポート: +40 dBm ピーク、+27 dBm 平均、ダイレクト ポート: +68 dBm ピーク、+43 dBm 平均
  • 受信機測定: 高精度、高解像度の電力、周波数、パルス間隔、パルス幅

基本情報

特徴

* Tel-Instruments (TIC) TS-4530A の技術仕様は参考用にのみ提供されています。Avionteq は、ここに記載されている技術仕様の正確性を保証することはできません。技術データは、Avionteq が販売しているモデルなど、TS-4530A のすべてのモデルおよびバージョンに完全に関連しているわけではありません。
