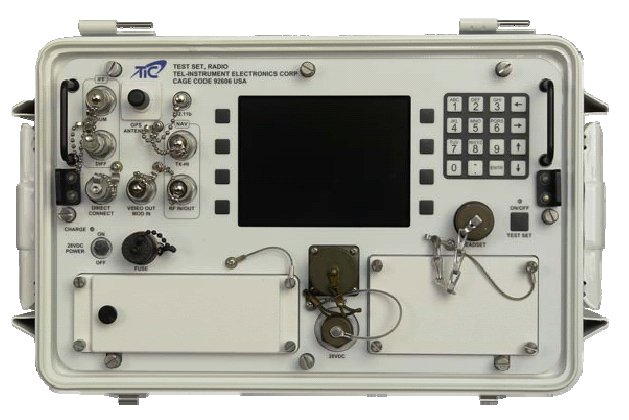

Tel-Instrument (TIC) AN/USM-708 多功能航线测试仪 PN: 90000108

AN/USM-708（电话仪器）特性和规格 *

Tel-Instrument AN/USM-708 是一款先进的多功能测试仪，专为全面测试各种航空电子和通信系统而设计。这款先进的设备代表了地面支持测试设备的重大飞跃，融合了尖端的数字架构和最新技术，可在最苛刻的环境中提供精确可靠的性能。AN/USM-708 能够测试各种系统，使其成为航空地面支持不可或缺的工具。它支持模式 1、2、3/A、C、4、模式 S（增强监视）和模式 5 的应答器测试。此外，它还可以测试模式 1、2、3/A、C、4、模式 S、模式 5、TCAS、ETCAS 和船载处理器的询问器系统。该设备还提供 ADS-B（广播式自动相关监视）TX 和 RX 测试，以及包括 VOR、ILS、LOC、GS、MB 和 TACAN 在内的导航系统。90000108 具有一个 4.75” x 3.5” 的大型彩色 LCD 屏幕，可与夜视镜 (NVG) 兼容。此显示屏与周围的软键和键盘相结合，可确保轻松快速地访问多个测试屏幕、菜单和显示选项。这种设计便于单人操作，可实现即时结果和各种预编程和手动可调参数，以满足不同的测试要求。

AN/USM-708 专为承受恶劣环境而设计，采用紧凑、防水且耐用的外壳，符合 MIL-PRF-28800F 1 级标准。这种坚固的结构确保设备在任何操作环境中的使用寿命和可靠性。此外，该测试仪还包括内置诊断和通过互联网或 CD-ROM 进行远程固件升级功能，确保其保持最新状态并可长期运行。Tel-Instrument TIC AN/USM-708 具有可扩展功能，可满足未来的需求。计划中的扩展包括 HAVEQUICK、Link-11、Link-16、Link-22 和 SINCGARS 通信。这种前瞻性的设计确保测试仪将继续满足不断变化的需求，而无需频繁更换。 Tel-Instrument 90000108 配备三块前面板可更换锂离子电池，在 20% 占空比下可提供长达 8 小时的运行时间。它还具有内置电池充电器，便于现场维护和操作。该设备支持 110-240 VAC、50/60 Hz 和 28 VDC ±20% 的电源输入，可为各种电源提供灵活性。AN/USM-708 已获得美国国防部 (DoD) AIMS 国际计划办公室的批准，可进行模式 4 和模式 5 测试，使用 KIV-78 贴花（不包括在内）。此认证强调了该设备符合严格的军事标准，并适用于国防应用。为了增强其功能，Tel-Instrument TIC 90000108 配备了一系列标准配件，包括直接连接线、颈带、交流和直流电源线、各种天线（全向、伸缩和定向）、天线手柄和天线延长线。所有这些配件都整齐地存放在测试仪盖内，确保在需要时随时可用。

TIC AN/USM-708 提供“自动”和“手动”两种模式下的全面应答器测试。它支持模式 1、2、3/A、C、模式 S（ELS 和 EHS）、ADS-B TX 和 RX、模式 4、模式 5 和 EOR（跑道末端）操作。这些测试可以使用直接连接或手持天线选项执行，在各种测试场景中提供灵活性。对于询问器系统，Tel-Instrument AN/USM-708 支持模式 1、2、3/A、C、模式 S、模式 4、模式 5、TCAS/ETCAS 和船载处理器测试。该装置还便于进行 OMNI/TAPER 和 VSWR（电压驻波比）测试。这些功能可确保对地面和机载询问系统进行全面评估。 TIC Tel-Instrument AN/USM-708 涵盖所有 126 个 X/Y 通道的 TACAN 接收器/发射器测试，支持地对空、空对空和空对空信标模式。它为这些测试提供直接连接和手持天线选项，确保对 TACAN 系统进行全面评估。

该装置可以观察、监听和验证从指令信号发生器 (CSG) 和指令功能选择 (CFS) 格式接收的声纳浮标信号。它测试 OMNI/45 Hz、噪声、BT-TEMP、LOFAR、DIFAR、VLAD 和 DICASS 等模式。用户可以通过内置耳机插孔监控接收到的音调，确保准确的声纳浮标信号分析。TIC 90000108 验证 Link-4A 飞机 V 系列和 R 系列消息的性能，支持航空母舰着陆系统 (ACLS)、空中交通管制 (ATC) 和载具惯性导航系统 (CAINS) 等系统。此功能对于维护航空运营中数据链路通信的完整性至关重要。该测试装置通过传输 VOR、LOC、GS、ILS 和标记信标的模拟信号来全面评估导航系统。它还支持 225-400 MHz 范围内的 UHF ADF（自动测向仪）测试和 VSWR 测试，确保导航系统性能稳定。TIC AN/USM-708 是一款多功能、耐用、可靠的多功能测试仪，旨在满足航空地面支持的严格要求。其全面的测试能力、用户友好的界面和可扩展的功能使其成为精密测试航空电子和通信系统的重要工具。AN/USM-708 符合军用标准，结构坚固，确保它能够承受各种操作环境的挑战，为用户提供可靠的测试解决方案。作为 Tel-Instrument Electronics Corp 的产品，TIC AN/USM-708 证明了该公司对质量和创新的承诺，该公司在航空测试设备设计和制造方面拥有 50 多年的经验。与市场上类似的多功能航线测试仪相比，Tel-Instrument AN/USM-708 的价格和功能使其成为非常有吸引力的选择。

特征

• 应答器模式：模式 1、2、3/A、C、4、模式 S（增强监视）和模式 5。
• 询问器模式：模式 1、2、3/A、C、4、模式 S、模式 5、TCAS、ETCAS、船载处理器。
• ADS-B：自动相关监视-广播 TX 和 RX。
• 导航系统：VOR、ILS、LOC、GS、MB、TACAN。
• 其他系统：声纳浮标、Link-4、ADF（自动测向仪）。
• 大型 4.75” x 3.5” 彩色 LCD 屏幕（兼容 NVG）。
• 周围的软键和键盘可轻松访问菜单和显示选项。
• 符合 MIL-PRF-28800F 1 类标准的包装。
• 紧凑、防水、耐用的外壳适合各种环境。
• 内置诊断功能，确保可靠性。
• 通过互联网或 CD-ROM 进行远程固件升级。
• 可扩展未来更新的功能（HAVEQUICK、Link-11、16、22、SINCGARS）。
• 包括三个前面板可更换的锂离子电池。
• 内置电池充电器，支持交流和直流电源输入。
• 在 20% 占空比下可运行 8 小时。

好处

• AN/USM-708 能够测试各种系统，使其成为航空地面支援的多功能工具。
• 支持多种应答器和询问器模式、导航系统和附加通信设备。
• 用户友好的界面即使在苛刻的环境下也能快速轻松地操作。
• 单人操作能力提高了效率并减少了对额外人员的需求。
• 坚固的设计确保在各种恶劣环境下的可靠性能，延长测试仪的使用寿命。
• 防水防震外壳可保护设备在现场作业过程中免受损坏。
• 可扩展的功能意味着 AN/USM-708 可以适应未来的技术进步，而无需完全更换。
• 远程固件更新使设备保持最新的标准和功能。
• 内置诊断功能和轻松访问测试屏幕简化了测试过程，节省了时间和资源。
• 较长的电池寿命和多种电源输入选项确保持续运行而无需频繁充电。

功能

• 应答器测试：
  • 支持模式 1、2、3/A、C、4、模式 S（ELS 和 EHS）、ADS-B TX 和 RX、模式 4、模式 5 和跑道末端 (EOR) 操作。
  • 提供“自动”和“手动”测试模式，以提高测试程序的灵活性。
• 询问器和 TCAS 测试：
  • 对模式 1、2、3/A、C、模式 S、模式 4、模式 5、TCAS/ETCAS、船载处理器进行全面的测试能力。
  • 包括 OMNI/TAPER 和 VSWR（电压驻波比）测试。
• 塔康测试：
  • 覆盖地对空、空对空和空对空信标模式下的所有 126 个 X/Y 通道。
  • 提供直接连接和手持天线选项。
• 声纳浮标测试：
  • 监控来自命令信号发生器 (CSG) 和命令功能选择 (CFS) 格式的信号。
  • 测试 OMNI/45 Hz、噪音、BT-TEMP、LOFAR、DIFAR、VLAD、DICASS 模式，并通过内置耳机插孔接收音调。
• Link-4数据链系统测试：
  • 验证 Link-4A 飞机 V 系列和 R 系列消息，支持航空母舰着陆系统 (ACLS)、空中交通管制 (ATC) 和携带惯性导航系统 (CAINS)。
• 导航系统测试：
  • 模拟 VOR、LOC、GS、ILS 和标记信标的信号。
  • 支持 UHF ADF（225-400 MHz）和 VSWR 测试。

规格

• 封装：符合 MIL-PRF-28800F，1 类标准。
• 尺寸：16.25 英寸宽 x 11.5 英寸高 x 11.0 英寸深。
• 重量：20 磅（工作时），29.5 磅（含配件和盖子）。
• 工作温度：-40°至+55°C。
• 电池类型：锂离子（包含三个）。
• 电池寿命：20% 占空比下 8 小时。
• 电源要求：110-240 VAC，50/60 Hz，28 VDC ±20%，20W（无加密）。
• 天线配置：可安装在盒子上、可安装在三脚架上、可手持。
• 颜色：白色。

基本信息

特征

* Tel-Instruments (TIC) AN/USM-708 技术规格仅供参考。Avionteq 无法确保此处所列技术规格的准确性。技术数据可能不完全适用于 AN/USM-708 的所有型号和版本，例如 Avionteq 销售的型号。

购买、销售、以旧换新或租赁 Tel-Instruments (TIC) 90000108 (AN/USM-708) 多功能航线测试仪。

Avionteq 以最具竞争力的价格出售或出租全新和翻新或二手的 Tel-Instruments (TIC) AN/USM-708 斜坡测试仪。所有翻新设备都经过全面测试，并附带我们的保修和全新校准证书（需要时）。您还可以出售多余的 Tel-Instruments (TIC) AN/USM-708 或获得以旧换新信用以购买其他测试设备。
